LOCKBOLT

Un système de fixation polyvalent qui garantit fiabilité et durée de vie de vos produits et équipements

Principe de fonctionnement

LOCKBOLT

Les vibrations et les chocs peuvent rapidement altérer l'étanchéité du joint et affecter les performances globales du produit.
En fixant avec Pl Lockbolts, vous êtes assuré d'une connexion hautement résistante aux vibrations. Le collier est serti dans les rainures de verrouillage annulaires du boulon de verrouillage, formant un verrou permanent avec des valeurs de serrage, de traction et de cisaillement uniformes.

L'installation est simple, rapide et pratiquement infaillible même avec du personnel non qualifié.
Pl Lockbolts réduisent les coûts d'installation et améliorent la qualité et la fiabilité du produit. L'essayer c'est l'adopter. Demandez une démonstration pour apprécier pleinement ce remarquable système de fixation.

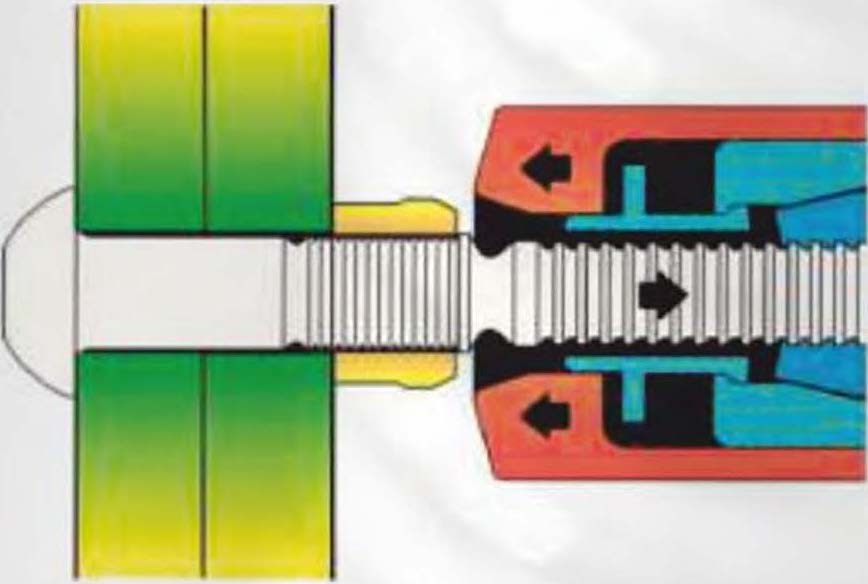

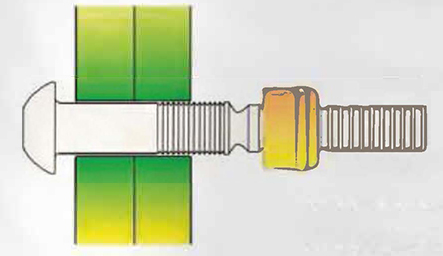

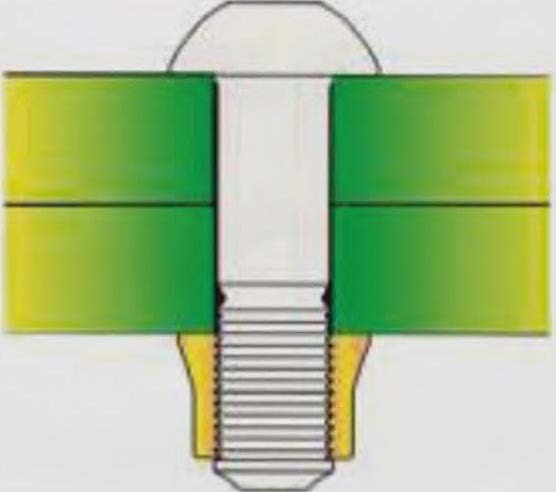

La goupille du boulon de verrouillage est insérée dans le trou d'assemblage et la bague est placée sur la tige d'assemblage. Lorsque l'outil d'installation est activé, il tire sur la goupille et l'enclume de sertissage force la bague contre l'assemblage, resserrant les éléments ensemble.

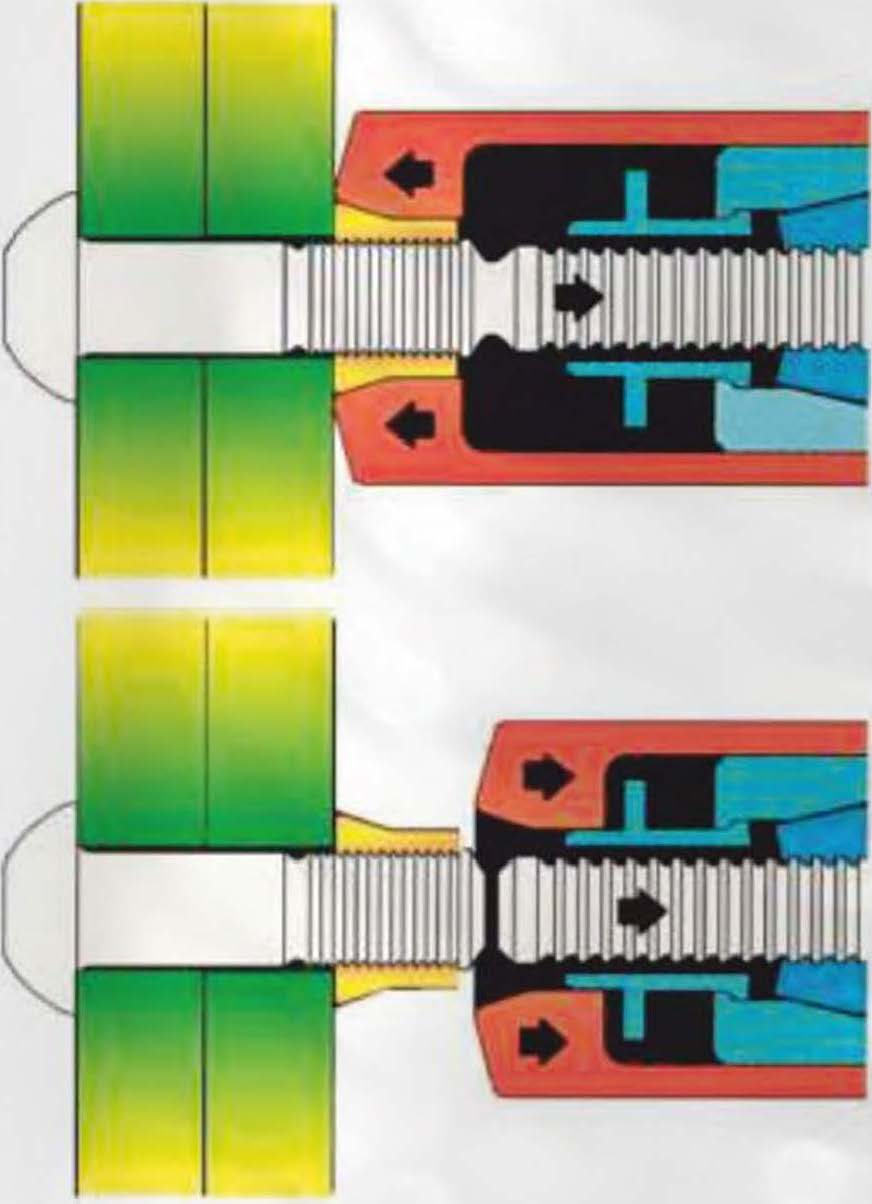

Au fur et à mesure que la traction sur la goupille augmente, l'enclume de sertissage se déplace sur la bague, la pressant dans les rainures de verrouillage annulaires.

L'accumulation continue de forces opposées par l'outil d'installation provoque la rupture de la goupille au niveau de la gorge de rupture. Le cycle de l'outil d'installation est alors inversé, ce qui fait que le déverrouillage intégré et l'éjecteur poussent l'outil hors de la fixation installée. Un sertissage complet est suffisant pour assurer un serrage parfait.

LOCKBOLT
LOCKBOLT LOCKBOLT

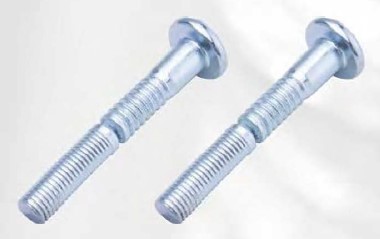

Les boulons de verrouillage installés, quel que soit le style de tête, fournissent une fixation robuste et résistante aux vibrations, avec une plus grande économie que celle obtenue avec d'autres méthodes.

LOCKBOLT Pl haute résistance

Acier - tête cylindrique plate ou fraisée

Les Pl Lockbolt sont idéaux pour une utilisation dans les industries minières, dans la construction et les chemins de fer, ainsi que pour d'autres applications lourdes où une force de serrage constante et uniforme est requise. Totalement résistant aux vibrations et plus solide et plus fiable que les écrous et boulons ordinaires ou les joints soudés. Les boulons à sertir Pl sont disponibles dans des diamètres allant de½" à 1-3/8".

LOCKBOLT
LOCKBOLT
LOCKBOLT
LOCKBOLT

Répond aux propriétés mécaniques et aux spécifications des matériaux selon BS 7805 : Partie 2 : 1997

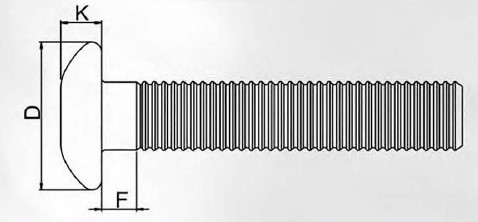

Part N° Diamètre Ref A D Min Ø trou Max Tête cylindrique Tête plate Tête fraisée
B C B C B C

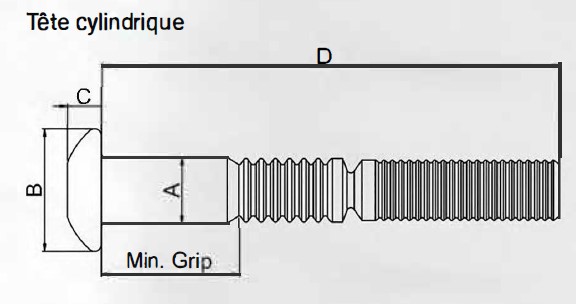

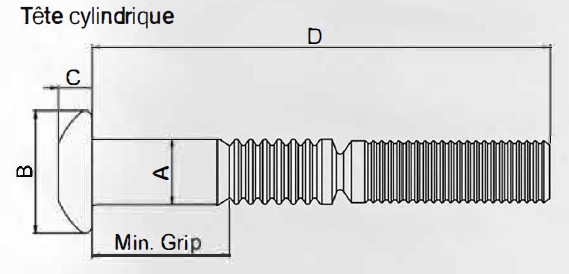

LB[x]S-16[y] (1/2") 12.52 - 13.08 72.00 14.3 22.81 - 24.46 6.76 - 9.55 23.4 6.0 23.0 6.4
LB[x]S-20[y] (5/8") 15.67 - 16.31 84.50 17.5 27.58 - 30.38 9.32 - 10.97 29.0 7.1 29.4 7.9
LB[x]S-24[y] (3/4") 18.82 - 19.00 97.00 20.6 33.73 - 36.53 11.56 - 13.46 34.9 8.7 34.9 9.5
LB[x]S-28[y] (7/8") 22.00 - 22.73 104.20 23.8 39.29 - 42.06 13.49 - 14.68 40.5 10.3 40.5 11.1
LB[x]S-32[y] (1") 25.15 - 25.96 121.50 27.0 45.67 - 48.72 14.76 - 16.41 46.4 11.9 46.8 12.7
LB[x]S-36[y] (1-1/8") 27.89 - 29.18 126.00 30.2 51.50 - 53.50 16.50 - 18.50 --- --- --- ---
LB[x]S-44[y] (1-3/8") 34.29 - 35.56 169.00 38.1 62.74 - 65.79 20.70 - 22.35 --- --- --- ---

x : Sélectionnez le style de tête : R = cylindrique, T = plate, 30 = grande ferme, 90 = fraisée
y : Sélectionnez le numéro de grip (voir le tableau ci-dessous)

Matériau : acier au carbone
Dimensions en mm

Grip données et dimensions
Grip N° Grip N°
04 6.4 - 12.7
08 12.7 - 19.1
12 19.1 - 25.4
16 25.4 - 31.8
20 31.8 - 38.1
24 38.1 - 44.5
28 44.5 - 50.8
32 50.8 - 57.2
36 57.2 - 63.5
40 63.5 - 69.9
44 69.9 - 76.2
48 76.2 - 82.6
52 82.6 - 88.9
Pour LB 1-3/8"
Grip N° Grip Range
6" 149.2 - 165.1
7" 174.6 - 190.5
8" 200.0 - 215.9
9" 225.4 - 241.3
10" 250.8 - 266.7
11" 276.2 - 292.1
12" 301.6 - 317.5
13" 327.0 - 342.9
14" 352.4 - 368.3
15" 377.8 - 393.7
16" 403.2 - 419.1
17" 428.6 - 444.5
18" 454.0 - 469.9
19" 479.4 - 495.3
20" 504.8 - 520.7
21" 530.2 - 546.1
22" 555.6 - 571.5
Propriétés mécaniques (kN)
Dia Cisaillement Serrage Traction
16 64.05 53.60 75.85
20 100.80 85.41 120.55
24 144.12 126.33 178.37
28 193.05 174.59 246.65
32 251.30 229.10 323.40
36 309.10 260.00 369.00
44 444.80 378.10 576.00

La plage de préhension va de 102.0 mm à 870.0 mm max. Contactez Intermetal pour plus de détails sur la plage de préhension.

Exemple de désignation :

LBRS - 1604 = Tête cyl., diamètre 1/2" avec grip 6.4 - 12.7 mm

Dimensions en mm

LOCKBOLT Pl colliers

Standard

Part N° Diamètre
Ref		 F G H

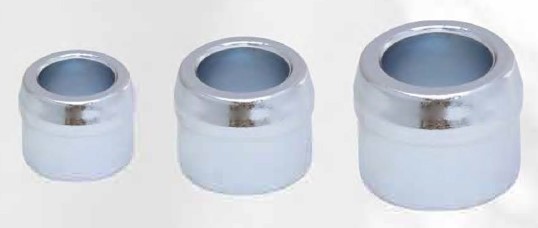

LCSS-16G 1/2" 13.08 - 13.72 19.43 - 20.32 15.49 - 16.38
LCSS-20G 5/8" 16.51 - 16.89 24.64 - 25.65 21.46 - 22.23
LCSS-24G 3/4" 19.69 - 20.07 29.59 - 29.97 23.62 - 24.38
LCSS-28G 7/8" 21.11 - 23.75 34.16 - 34.93 27.51 - 28.27
LCSS-32G 1" 26.39 - 26.59 39.52 - 39.73 31.62 - 32.38
LCSS-36G 1-1/8" 29.20 - 30.00 44.20 - 45.00 35.20 - 36.20
LCSS-44G 1-3/8" 35.92 - 36.12 54.46 - 54.66 44.20 - 44.70
Matériel Revêtement
Acier Zinc blanc

Dimensions en mm

LOCKBOLT LOCKBOLT

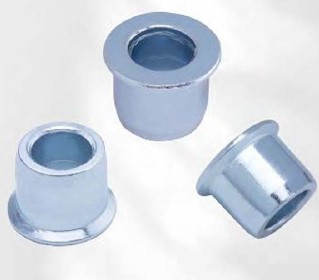

Bride

Part N° Diamètre
Ref		 F G H J K
LCFS-16G 1/2" 12.95 - 13.46 20.14 - 20.50 18.34 - 19.30 3.05 - 3.30 24.89 - 26.29
LCFS-20G 5/8" 16.46 - 16.76 24.89 - 25.30 23.52 - 24.43 3.61 - 4.32 31.17 - 32.33
LCFS-24G 3/4" 19.69 - 20.14 29.85 - 30.35 28.32 - 29.21 4.45 - 5.08 37.59 - 38.61
LCFS-28G 7/8" 22.73 - 23.04 34.54 - 34.80 33.02 - 33.86 5.21 - 5.84 40.1 - 41.02
LCFS-32G 1" 26.29 - 26.67 39.37 - 39.75 37.59 - 38.61 6.02 - 6.68 47.09 - 48.08
LCFS-36G 1-1/8" 29.46 - 29.72 44.45 - 44.70 42.55 - 43.56 6.93 - 7.34 53.47 - 54.48
Matériel Revêtement
Acier Zinc blanc
LOCKBOLT LOCKBOLT

Remarque : lors de l'utilisation de colliers LCFS (type à bride), incluez les dimensions "J" dans le cadre de l'épaisseur totale du matériau pour déterminer le bon numéro de grip de goupille de verrouillage.

Dimensions en mm

Fiche technique de vérification des bagues

Diamètre Lockbolt Std. Collar Flange Collar A (max) B (max) C (min) D (max)
3/8" LB( )S-12( ) LCSS-12 LCFS-12 3.2 5.5 8.7 14.0
1/2" LB( )S-16( ) LCSS-16 LCFS-16 1.6 9.5 10.3 18.6
5/8" LB( )S-20( ) LCSS-20 LCFS-20 1.6 9.5 15.9 23.3
3/4" LB( )S-24( ) LCSS-24 LCFS-24 1.6 9.5 16.7 28.2
7/8" LB( )S-28( ) LCSS-28 LCFS-28 1.6 9.5 19.1 32.6
1" LB( )S-32( ) LCSS-32 LCFS-32 1.6 9.5 22.2 37.2
1-1/8" LB( )S-36( ) LCSS-36 --- 1.6 9.5 23.0 41.8
1-3/8" LB( )S-44( ) LCSS-44 --- 4.8 17.5 31.8 51.3
LOCKBOLT

1. Toutes les dimensions sont en millimètres (mm) sauf indication contraire.
2. Pour rester dans les conditions d'adhérence correctes, les chiffres "A" et "B" doivent être respectés.
3. Les chiffres supérieurs aux dimensions "D" ci-dessus indiquent généralement une enclume usée et doivent être remplacées immédiatement.
4. Une profondeur de sertissage inférieure à "C" ci-dessus indique soit que l'enclume de sertissage est usées ou manque de lubrification du collier, soit un problème de dureté avec la goupille de verrouillage ou le collier.

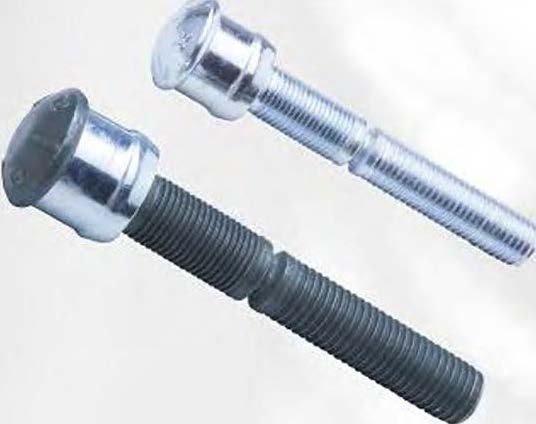

LOCKBOLT SD

Acier, aluminium et inox (diamètre 3/16" et 1/4")

Les fixations SD résistantes aux vibrations s'installent avec cohérence et contrôle.

Ils résistent au desserrage dû aux vibrations et fournissent une force de serrage uniforme élevée. Il s'agit d'une excellente fixation pour une large gamme d'applications structurelles. Avec un processus d'installation simple et rapide, la fixation SD maintient les joints serrés, à chaque fois. Disponible en acier, en acier inoxydable et en aluminium allant de 3/16" à 3/8" de diamètre.

LOCKBOLT
LOCKBOLT
LOCKBOLT
LOCKBOLT

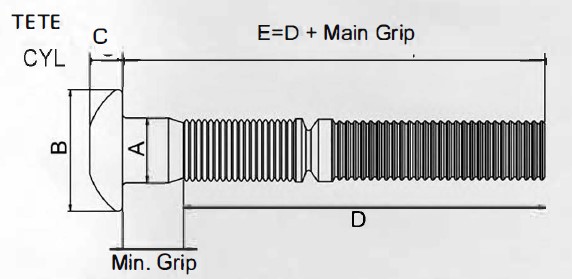

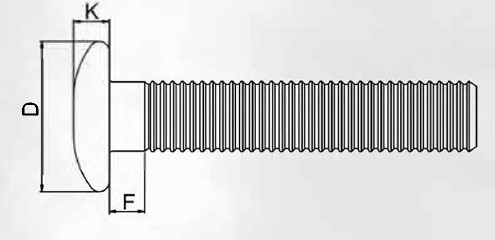

Part N° Diamètre Ref A Tête cyl. Tête plate Tête fraisée
B C B C B C

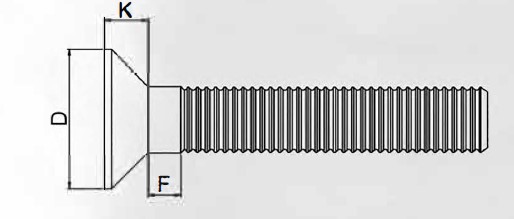

SDL[x][y]-06[z] (3/16") 4.8 - 4.9 9.0 - 10.0 2.9 - 3.2 10.0 - 11.9 2.0 - 2.2 8.3 - 9.0 1.9 - 2.2
SDL[x][y]-08[z] (1/4") 6.4 - 6.6 12.1 - 13.3 3.5 - 3.9 13.5 - 15.1 2.6 - 2.9 11.1 - 12.0 2.6 - 2.9

x : Sélectionnez la tête : R = cylindrique, T = plate, 30 = plate large, 90 = fraisée
y : Sélectionnez le matériau : S = Acier, A = Aluminium, U = Acier Inoxydable
z : Sélectionnez le n° de grip (voir tableau ci-dessous)

Grip N° Grip Range D (longueur)
06 (3/16") 08 (1/4")
02 1.57 - 4.75 34.93 38.10
04 4.75 - 7.92 38.10 41.30
05 6.35 - 9.53 39.70 42.90
06 7.92 - 11.10 41.30 44.50
08 11.10 - 14.27 44.50 47.60
10 14.27 - 17.45 47.62 50.80
12 17.45 - 20.62 50.80 53.98
14 20.62 - 23.80 53.98 57.15
16 23.82 - 26.97 57.15 60.30
18 26.97 - 30.15 60.30 63.50
20 30.16 - 33.34 63.50 66.70
22 33.34 - 36.51 66.70 69.85
24 36.51 - 39.69 69.85 73.02
26 39.69 - 42.86 73.02 76.20
28 42.86 - 46.06 76.20 79.40
30 46.04 - 49.21 79.40 82.55
32 49.21 - 52.39 82.55 85.73
Matériel Finition
Acier (G) Zn
Aluminium Brut
Inox Brut

Exemple de désignation

SDLRS - 0804G

Tête cyl., diamètre de 1/4" avec plage de préhension de 4,75 à 7,92 mm, acier

Dimensions en mm

Acier, aluminium et inox (diamètre 5/16" et 3/8")

LOCKBOLT
LOCKBOLT
LOCKBOLT
Part N° Diamètre Ref A Tête cyl. Tête plate Tête fraisée
B C B C B C
SDL[x][y]-10[z] (5/16") 8.1 - 8.3 15.7 - 16.7 4.6 - 5.1 17.9 - 20.2 3.2 - 3.6 13.9 - 14.9 3.2 - 3.6
SDL[x][y]-12[z] (3/8") 9.6 - 9.8 18.1 - 20.0 5.7 - 6.3 21.0 - 23.4 3.9 - 4.3 16.7 - 18.0 3.9 - 4.3

x : Sélectionnez la tête : R = cylindrique, T = plate, 90 = fraisée
y : Sélectionnez le matériau : S = Acier, A = Aluminium, U = Acier Inoxydable
z : Sélectionnez le n° de grip (voir tableau ci-dessous)

Grip N° Grip Range D (longueur)
10 (5/16") 12 (3/8")
04 3.18 - 9.53 48.42 53.98
06 6.35 - 12.7 51.59 57.15
08 9.53 - 15.88 54.77 60.33
10 12.70 - 19.05 57.94 63.50
12 15.88 - 22.23 61.12 66.68
14 19.05 - 25.4 64.29 69.85
16 22.23 - 28.58 67.47 73.03
18 25.40 - 31.75 70.64 76.20
20 28.58 - 34.93 73.82 79.38
22 31.75 - 38.10 76.99 82.55
24 34.93 - 41.28 80.17 85.75
26 38.10 - 44.45 83.34 88.90
28 41.28 - 47.63 86.52 92.08
30 44.45 - 50.80 89.70 95.25
32 47.63 - 53.98 92.87 84.43
Matériel Finition
Acier (G) Zn
Aluminium Brut
Inox Brut

Exemple de commande

SDL90U-1 2 1 6 = tête fraisée, diamètre 3/8" avec plage de préhension de 22,23 à 28,58 mm, acier inoxydable

Dimensions en mm

Valeurs de résistance des fixations

Ø Ref Acier Aluminium Inox
Cisaillement Serrage Traction Cisaillement Serrage Traction Cisaillement Serrage Traction
06 7.67 4.54 7.33 4.67 2.44 4.43 8.89 4.54 6.45
08 13.55 8.02 13.32 8.33 4.21 7.99 1.57 8.01 12.22
10 21.00 12.48 20.44 12.99 6.67 12.67 24.56 12.48 18.88
12 30.33 17.86 28.89 18.67 9.78 18.67 35.34 17.86 27.10

Valeurs en kN

Colliers SD

LCS (standard)

LOCKBOLT
LOCKBOLT
Part N° Ø Ref F Ø G Ø H Longueur J K Ø
LCS[x]-06 3/16" 4.75 - 4.98 7.72 - 7.90 5.54 - 6.30 --- ---
LCS[x]-08 1/4" 6.50 - 6.73 10.20 - 10.40 7.37 - 8.13 --- ---
LCS[x]-10 5/16" 7.72 - 7.92 12.30 - 12.50 8.89 - 9.65 --- ---
LCS[x]-12 3/8" 9.53 - 9.78 14.90 - 15.30 10.90 - 11.70 --- ---

x : Sélectionnez le numéro de grip (voir le tableau ci-dessous)

Exemple de commande :

LCSS - Collier standatd 08 1/4", acier, zingué

Dimensions en mm

LCF (flanged)

LOCKBOLT
LOCKBOLT
Part N° Ø Ref F Ø G Ø H Longueur J K Ø
LCF[x]-06 3/16" 4.75 - 4.98 7.72 - 7.90 5.54 - 6.30 0.8 - 1.6 9.1 - 9.9
LCF[x]-08 1/4" 6.50 - 6.73 10.20 - 10.40 7.37 - 8.13 1.2 - 2.0 12.3 - 13.1
LCF[x]-10 5/16" 7.72 - 7.92 12.30 - 12.50 8.89 - 9.65 1.6 - 2.4 15.5 - 16.3
LCF[x]-12 3/8" 9.53 - 9.78 14.90 - 15.30 10.90 - 11.70 1.6 - 3.2 18.3 - 19.8

x : Sélectionnez le numéro de grip (voir le tableau ci-dessous)

x : Select Grip Number (See Table below)

Matériel Finition
S = Acier (G) Zinc
A = Aluminium Brut
U = Acier inoxydable Brut

Exemple de commande

LCFU - Collier à bride 12 3/8", acier inoxydable

Dimensions en mm

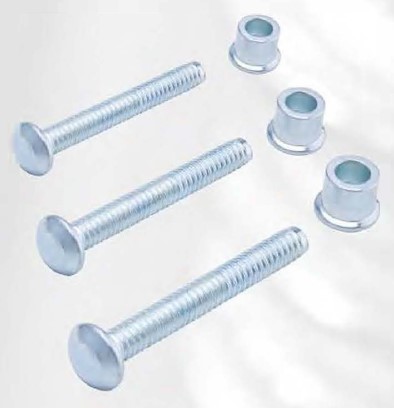

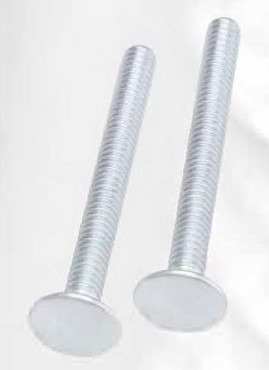

LOCKBOLT multi-grip

Disponibles dans des matériaux en acier et en aluminium, les fixations MULTI-GRIP sont une solution rentable lorsque vous travaillez avec des matériaux d'épaisseurs variables. la plage de préhension d'un MULTI-GRIP 1 /4" est de 1,6 mm -16 mm et convient à une grande variété d'applications telles que les carrosseries de camions et de remorques, les armoires électriques et les carrosseries de bus.

LOCKBOLT
LOCKBOLT
Part N° Lockbolt Ø Trou Ø Grip Range D K F Cisaillement Traction

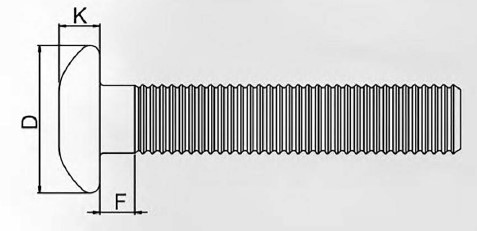

MLGB-0610S 4.8 (3/16") 5.1 1.6 - 15.9 10.0 3.4 2.3 7.59 7.29
MLGB-0620S 7.9 - 31.7 8.4
MLGB-0810S 6.4 (1/4") 6.7 1.6 - 15.9 13.3 4.1 2.2 13.38 13.28
MLGB-0820S 7.9 - 31.7 9.1
LOCKBOLT
Colliers Ø Ref A B C D E
MLGC-R6G 3/16" 7.85 - 7.92 4.84 - 4.91 6.86 - 7.11 1.07 - 1.27 9.35 - 9.70
MLGC-R8G 1/4" 10.16 - 10.23 6.46 - 6.52 9.40 - 9.65 1.45 - 1.70 12.45 - 12.95

Dimensions en mm, propriétés mécaniques en kN

Acier tête fraisée

LOCKBOLT
Part N° Lockbolt Ø Trou Ø Grip Range D K F Cisaillement Traction
MLG90-0610S 4.8 (3/16") 5.1 2.4 - 15.9 8.8 2.2 4.3 7.59 7.29
MLG90-0620S 7.9 - 31.7 9.4
MLG90-0810S 6.4 (1/4") 6.7 1.6 - 15.9 13.3 4.1 2.2 13.38 13.28
MLG90-0820S 7.9 - 31.7 9.1
LOCKBOLT
Colliers Ø Ref A B C D E
MLGC-R6G 3/16" 7.85 - 7.92 4.84 - 4.91 6.86 - 7.11 1.07 - 1.27 9.35 - 9.70
MLGC-R8G 1/4" 10.16 - 10.23 6.46 - 6.52 9.40 - 9.65 1.45 - 1.70 12.45 - 12.95

Dimensions en mm, propriétés mécaniques en kN

Tête plate

LOCKBOLT
LOCKBOLT
Part N° Lockbolt Ø Trou Ø Grip Range D K F Cisaillement Traction
MLGT-0610S 4.8 (3/16") 5.1 1.6 - 15.9 11.9 2.8 2.3 7.59 7.29
MLGT-0620S 7.9 - 31.7 8.4
MLGT-0810S 6.4 (1/4") 6.7 1.6 - 15.9 15.1 3.1 2.2 13.38 13.28
MLGT-0820S 7.9 - 31.7 9.1
LOCKBOLT
Colliers Ø Ref A B C D E
MLGC-R6G 3/16" 7.85 - 7.92 4.84 - 4.91 6.86 - 7.11 1.07 - 1.27 9.35 - 9.70
MLGC-R8G 1/4" 10.16 - 10.23 6.46 - 6.52 9.40 - 9.65 1.45 - 1.70 12.45 - 12.95

Dimensions en mm, propriétés mécaniques en kN

Aluminium Tête plate

LOCKBOLT
Part N° Lockbolt Ø Trou Ø Grip Range D K F Cisaillement Traction
MLBG-0610A 4.8 (3/16") 5.1 1.6 - 15.9 10.0 3.4 2.3 4.49 4.40
MLBG-0620A 7.9 - 31.7 8.4
MLBG-0810A 6.4 (1/4") 6.7 1.6 - 15.9 13.3 4.1 2.2 8.29 7.89
MLBG-0820A 7.9 - 31.7 9.1
LOCKBOLT
Colliers Ø Ref A B C D E
MLGC-F6 3/16" 7.85 - 7.92 4.84 - 4.91 6.86 - 7.11 1.07 - 1.27 9.35 - 9.70
MLGC-F8 1/4" 10.16 - 10.23 6.46 - 6.52 9.40 - 9.65 1.45 - 1.70 12.45 - 12.95

Dimensions en mm, propriétés mécaniques en kN
